纳米改性聚丙烯（HPPM）方形电力双壁波纹管
产品介绍
一、产品简介

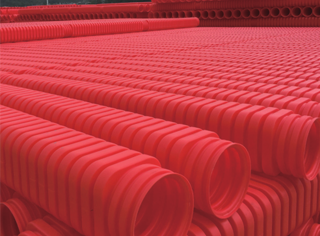

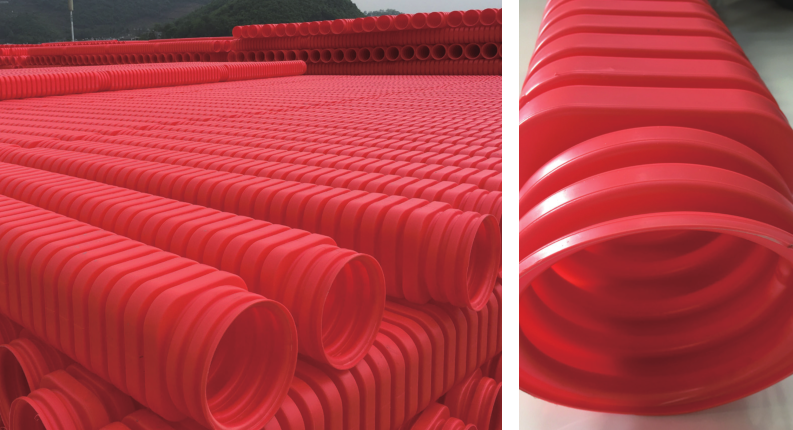

纳米改性聚丙烯（HPPM）方形电力双壁波纹管是以高强度聚丙烯树脂为主要原料、加入无机纳米粒子改性剂、阻燃、润滑改性剂、耐热抗老化改性剂等其他助剂，经反应挤出长支链支化技术生产制得的一种新型电力护套管。管材采用了独创性的“外方内圆”结构设计，外壁为方形环状波结构，内壁为圆形平壁结构。管材具有抗压强度高、韧性优、耐热性好、阻燃性能好、安装施工便捷、抗沉降性能好、使用寿命长等特点。
二、执行标准
贵州化学化工学会团体标准T/GZHG 011-2022《纳米改性聚丙烯（HPPM）方形电力双壁波纹管》
三、产品用途
主要适用于10kV以上高压输电线电缆用城乡明开挖掘电缆排管工程
三、产品特性
1、抗外压强度高：采用特殊的方形波峰和圆形波谷的结构，提高了惯性矩，极大地改善了管材在垂直方向的受力情况，圆形波谷又将360°方向的力均匀分散和抵消，使管材环刚度得到极大提高，可达100 kN/m2以上；
2、韧性优良：耐低温及外部破冲击性能良好。因采用了韧性优良的纳米改性材料，大大提高了管材韧性及抗破坏性能，能够在恶劣气候条件下正常使用；
3、耐热性能好：采用纳米改性聚丙烯原料，维卡耐热温度高，可达135 ℃以上；
4、阻燃性能好：因采用纳米阻燃改性料，管材能够离火自熄，可达V-2级；
5、安装施工便捷：管材外形为方形，因此安装施工时可直接堆叠，不需使用管枕固定，极大地减少了工作量，同时也节省了管枕的成本，缩短了施工工期，降低了工程施工造价。管道施工时可小角度拐弯，尤其适用于喀斯特地貌条件；
五、产品物理性能
项目 | 单位 | 指标 |
耐外压负载性能 | N | ≥3000 |
扁平试验 | / | 垂直方向外形变形量为 40%时，立即卸荷，试样无破裂 |
落锤冲击试验 | / | 试样10/10通过，试验内外壁不应有裂缝或破裂 |
纵向回缩率 | % | ≤3 |
维卡软化温度 | ℃ | ≥135 |
体积电阻率 | Ω·m | ≥1×1011 |
燃烧性能 | / | V-2 |
连接密封性 | / | 试样无渗漏 |
七、安装连接方式

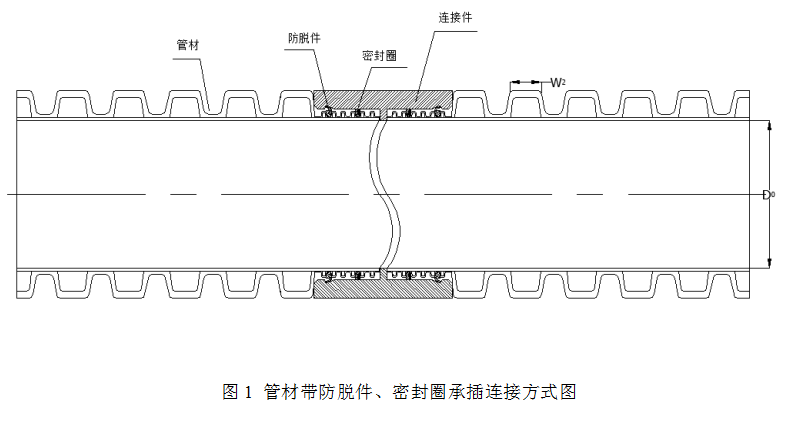

连接方式一： 管材采用防脱密封圈承插式连接方式，采用防脱卡件做防脱增强，密封圈作为密封装置，见图2。管材直接管件为一外形为方形，内部为圆形的直接管件。方形管件四个圆弧边角位置带防脱卡槽，防脱卡件安装后防脱叶片卡入防脱卡槽内视为安装到位。使用带防脱件、弹性密封圈承插连接方式，连接方式如图1。

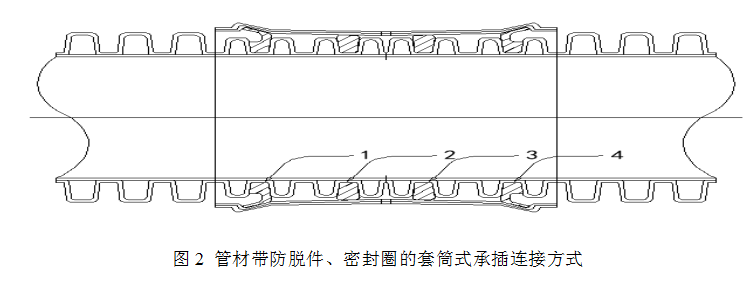

连接方式二：管材采用带防脱件、密封圈的套筒式承插连接方式，连接方式如图2。
说明：1，4--防脱件；2,3--密封圈
